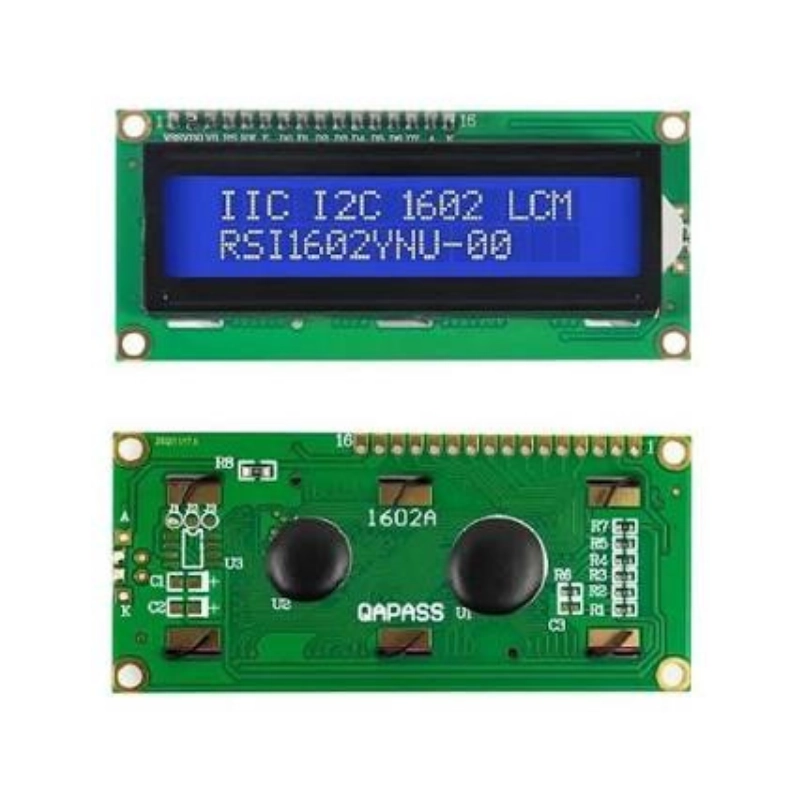

1602A Mavi LCD Ekran, 2 satır ve her satırda 16 karakter görüntüleyebilen, elektronik projelerde en çok tercih edilen karakter LCD ekranlardan biridir. Mavi arka aydınlatması ve beyaz karakterleri sayesinde yüksek kontrast sunarak verilerin kolay okunmasını sağlar.

HD44780 uyumlu kontrolcü yapısı sayesinde Arduino IDE'deki hazır LCD kütüphaneleri ile kolayca kullanılabilir. 4-bit veya 8-bit paralel haberleşme modlarını destekler. İstenildiğinde ayrıca I2C LCD dönüştürücü ile sadece iki veri hattı kullanılarak da çalıştırılabilir.

Sıcaklık göstergeleri, sayaçlar, menü sistemleri, sensör verilerinin görüntülenmesi, robotik projeler ve eğitim uygulamaları için ideal bir ekran çözümüdür.

Teknik Özellikler

• Model: 1602A
• Ekran Tipi: Karakter LCD
• Görüntüleme: 16 Karakter × 2 Satır
• Arka Aydınlatma: Mavi
• Karakter Rengi: Beyaz
• Kontrolcü: HD44780 Uyumlu
• Çalışma Gerilimi: 5V DC
• Haberleşme: 4 Bit / 8 Bit Paralel
• Pin Sayısı: 16 Pin
• Boyut: Yaklaşık 80 × 36 mm
• Kontrast Ayarı Destekler
• Arduino ile Tam Uyumlu
• I2C Dönüştürücü ile Kullanılabilir

Pin Bağlantıları

1. VSS – GND
2. VDD – +5V
3. VO – Kontrast Ayarı
4. RS – Register Select
5. RW – Okuma / Yazma
6. E – Enable
   7-14. D0-D7 – Veri Pinleri
7. A – Arka Aydınlatma (+)
8. K – Arka Aydınlatma (-)

Kullanım Alanları

• Arduino Projeleri
• ESP32 Projeleri
• ESP8266 Projeleri
• Raspberry Pi Projeleri
• Sensör Verisi Gösterimi
• Dijital Termometre
• Saat ve Takvim Projeleri
• Menü Sistemleri
• Robotik Kodlama
• STEM Eğitimleri
• Akıllı Ev Sistemleri

Avantajları

16×2 karakter görüntüleme

Mavi arka aydınlatma

Beyaz karakterlerle yüksek okunabilirlik

HD44780 uyumlu

Arduino IDE desteği

I2C dönüştürücü ile kullanılabilir

Düşük güç tüketimi

Paket İçeriği

• 1 Adet 1602A Mavi LCD Ekran (16x2)

Uyumlu Ürünler

• Arduino Uno R3
• Arduino Nano
• Arduino Mega
• ESP32 Geliştirme Kartı
• ESP8266 NodeMCU
• Raspberry Pi
• I2C LCD Dönüştürücü Modülü
• Breadboard
• Jumper Kablo Setleri
• Potansiyometre
• DHT11 Sensörü
• HC-SR04 Sensörü

Proje Fikirleri

Dijital Termometre

Sıcaklık ve Nem Göstergesi

Dijital Saat

Mesafe Ölçüm Cihazı

Otomatik Sulama Sistemi

Şifreli Kapı Kilidi

Robot Durum Ekranı
