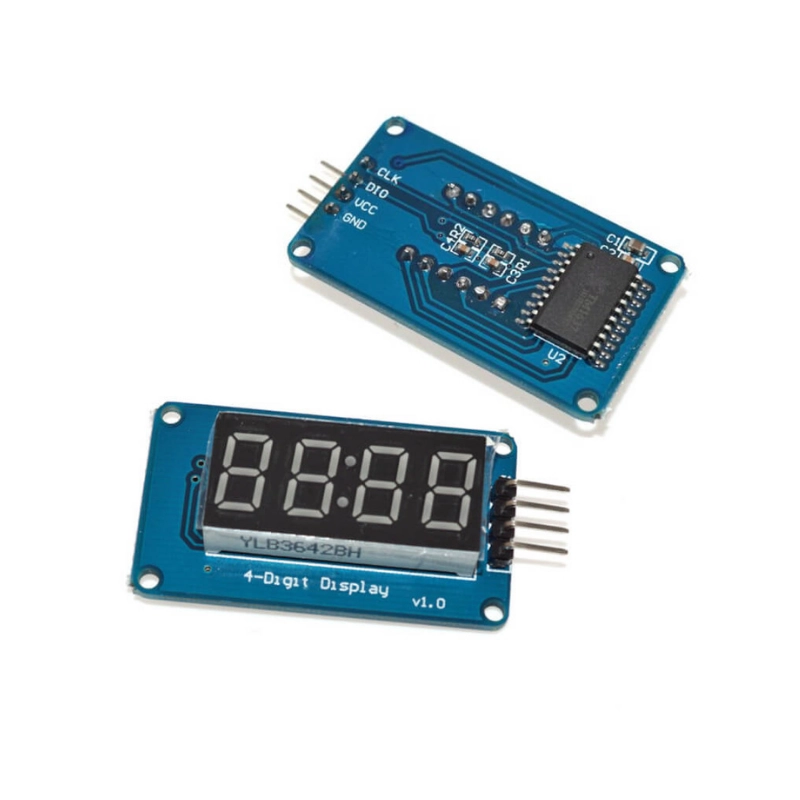

TM1637 Modüllü 4 Digit 7 Segment Display, üzerinde bulunan TM1637 sürücü entegresi sayesinde yalnızca 4 bağlantı pini (VCC, GND, CLK, DIO) kullanılarak kolayca kontrol edilebilen dijital gösterge modülüdür.

4 haneli yüksek parlaklıklı LED ekranı sayesinde saat, kronometre, sayaç, sıcaklık göstergesi, geri sayım sayacı ve sensör verilerinin görüntülenmesi gibi birçok projede kullanılmaktadır.

Arduino IDE'de bulunan TM1637Display kütüphanesi ile birkaç satır kod kullanılarak kolayca programlanabilir. Düşük pin kullanımı sayesinde özellikle ESP32, ESP8266 ve Arduino Nano projelerinde büyük avantaj sağlar.

Teknik Özellikler

• Sürücü Entegresi: TM1637
• Gösterge Tipi: 4 Digit 7 Segment Display
• Hane Sayısı: 4
• LED Rengi: Kırmızı
• Haberleşme: TM1637 Seri Arayüz
• Çalışma Gerilimi: 3.3V – 5V DC
• Bağlantı Sayısı: 4 Pin
• Kontrol Pinleri: CLK, DIO
• Ayarlanabilir Parlaklık (8 Seviye)
• Düşük Güç Tüketimi
• Arduino IDE ile Tam Uyumlu
• Breadboard Uyumlu

Pin Bağlantıları

Kullanım Alanları

• Arduino Projeleri
• ESP32 Projeleri
• ESP8266 Projeleri
• Raspberry Pi Projeleri
• Dijital Saat
• Kronometre
• Geri Sayım Sayacı
• Dijital Termometre
• Voltmetre
• Skor Tabelası
• Robotik Kodlama
• STEM Eğitimleri

Avantajları

Dahili TM1637 sürücü entegresi

Sadece 4 pin ile bağlantı

8 seviyeli parlaklık ayarı

Arduino IDE desteği

Düşük güç tüketimi

Kolay programlanabilir

Breadboard ile uyumlu

Paket İçeriği

• 1 Adet TM1637 Modüllü 4 Digit 7 Segment Display

Uyumlu Ürünler

• Arduino Uno R3
• Arduino Nano
• Arduino Mega 2560
• ESP32 Geliştirme Kartı
• ESP8266 NodeMCU
• Raspberry Pi
• MB102 Büyük Boy Breadboard
• Mini Breadboard
• 40 Pin Erkek-Erkek Jumper Kablo
• 40 Pin Dişi-Erkek Jumper Kablo

Proje Fikirleri

Dijital Saat

Kronometre

Geri Sayım Sayacı

Dijital Termometre

Mesafe Göstergesi

Elektronik Sayaç

Robotik Kodlama Projeleri

Akıllı Ev Gösterge Paneli
